TEMA INTERDISCIPLINARE DI MATURIT└ TECNICA INDUSTRIALE SPERIMENTALE - PROGETTO AMBRA - Indirizzo ELETTRONICA INDUSTRIALE. Sessione Ordinaria 1989

Un sistema di telemisura Ŕ realizzato secondo lo schema di figura

in cui:

Il candidato, formulate le necessarie ipotesi aggiuntive:

a) dimensioni il convertitore I/V;

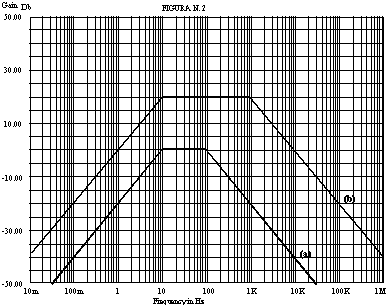

b) determini la funzione di trasferimento dell'Equalizzatore d'ampiezza, utilizzando i diagrammi asintotici forniti e ne dimensioni i componenti;

c) risolva almeno uno dei due quesiti di seguito proposti:
1) rappresenti ed illustri lo schema a blocchi del sistema di comunicazione e ne indichi le specifiche di massima;
2) rappresenti ed illustri, mediante schema a blocchi, un sistema a microprocessori idoneo all'acquisizione dei dati trasmessi. Indichi la struttura generale dell'algoritmo di acquisizione e codifichi un segmento di programma.


Durata della prova 6 ore. E' consentito l'uso di manuali tecnici e di calcolatrici tascabili
